P-37

Radar modernizálás




A P-37 lokátor modernizálási programja 1997-ben kezdődött, az első modernizált radart a HM Arzenál ZRt. 1999-ben adta át a Magyar Honvédségnek.
A Magyar Honvédségnél ezekre a modernizált P-37 radarokra épül a légtér-ellenőrzési feladatok ellátása, ezzel részt vesznek az egységes európai légtér helyzet kialakításában.

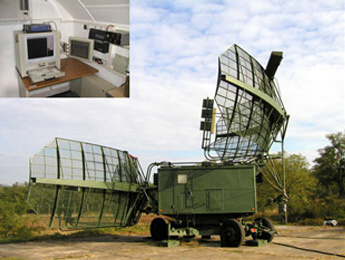

P-37 LOKÁTOR

A modernizálás fő jellemzői

  • Felkészítés fokozott igénybevételű ciklus (24 órás üzemmód) elviselésére, különböző időjárási viszonyok között
  • A radar megbízhatóságának növelése érdekében nagyobb élettartamú talpcsapágy, magnetronok és a tirátronok alkalmazása
  • Fejlett hiba behatárolási funkciók megvalósítása
  • Digitális jelfeldolgozással és jelkicsatolással a korszerű, központi légtérellenőrző rendszerekhez való csatlakozás biztosítása,
    akár úgy is, mint, mobil, kitelepülő radar alegység
  • Korlátozott magasságmérési képesség megvalósítása az öt vevőcsatorna digitális jelfeldolgozásának felhasználásával
  • Szekunder radar integrálása Egységes megjelenítő felületre integrált analóg jellegű és szintetikus radarjelek
  • Több elektroncsöves szekrény és egység cseréje korszerű alkatrész bázisra épülő új egységekkel,
    így javul a radar megbízhatósága és rendelkezésre állása, csökken a beszabályozási és szerviz igény
  • Kezelői munkakörülmények javítása, egy tágasabb, klimatizált műszer kabin kialakításával, ahol korszerű, számítógép alapú
    munkahely segíti és egyszerűsíti a kezelők munkáját

Adórendszer

A P-37 radar adóberendezése magnetron rendszerű. A modernizálás után is megmaradt az alapelv, de a magnetron és a tirátron egységeket nagyobb élettartamú, stabilabb működésű típusokra cseréltük ki. Az adó kisugárzott jelének spektruma tisztább lett és a berendezés üzembiztonsága is jelentősen növekedett.

Az elvégzett átalakítások:

  • Az MI-29 magnetronok cseréje MI-503 típusúra.
  • Teljes tirátron blokk csere.
  • Az adó védelmi rendszerének módosítása.
  • Belső vezeték hálózat átalakítása.


Tulajdonságok:

  • Ötszörös élettartam.
  • Tisztább adóspektrum.
  • Kiegyensúlyozottabb folyamatos üzemeltetés.
  • Az üzemeltetés az MI-29 magnetronnal is lehetséges.

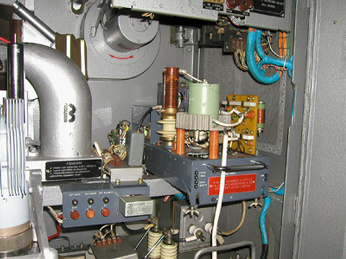

P-37 RADAR ADÓBERENDEZÉS

Vevő és jelfeldolgozó rendszer

A vevő- és jelfeldolgozó rendszer cseréje több generációnyi váltást hozott a radar életében.

A csöves, vagy diszkrét félvezetős felépítést felváltottuk egy jelfeldolgozó mikroprocesszor bázisú vevővel.
A középfrekvenciás fokozatoktól kezdve a radar teljesen digitális felépítésű.

Az elvégzett átalakítások:

  • A teljes vevő és jelfeldolgozó egység elektromos és mechanikus elemeinek cseréje
  • Jel KF előerősítő csatorna
  • APCS KF csatorna
  • Helyi oszcillátor és APCS rendszer
  • I-Q rendszerű koherens feldolgozás
  • Amplitúdó üzemmód
  • Kevert üzemmódok
  • Mozgó cél kiválasztás (MTI)
  • CFAR Magasság mérés támogatása

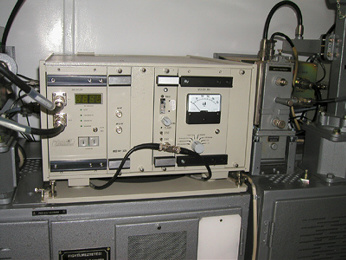

P-37 VEVŐ ÉS JELFELDOLGOZÓ EGYSÉG

Tulajdonságok:

  • KF szintű mintavételezés (14 bit, 50MS/s)
  • A második keverés és az I-Q csatornák előállítása digitális úton, számláló rendszerű oszcillátorral
  • és szorzó rendszerű keverővel
  • Digitális szűrő a KF sávszélesség beállítására
  • "Szoftver-vevő", a további vételi funkció megvalósítása jelfeldolgozó processzorral történik
  • Analóg és digitálisan kódolt analóg csatorna kimenetek
  • Plot extraktor
  • ARCNET hálózati kommunikáció
  • Folyamatos működés ellenőrzés

Nagyfrekvenciás előerősítő


A haladóhullámú csővel felépített nagyfrekvenciás előerősítő fokozatot felváltottuk egy teljesen félvezetős előerősítővel,
így élettartama megnövekedett és öregedésre nem hajlamos. Teljes életciklusában biztosítja az előírt érzékenységet.

A csatornánként különböző frekvenciájú egységek helyett azonos, szélessávú erősítők kerültek beépítésre.


Az elvégzett átalakítások:

  • Teljes nagyfrekvenciás előerősítő cseréje.
  • Fokozott védelem a saját adóberendezés jeleivel szemben.
  • Kábelezés módosítása.

Tulajdonságok:

  • Tisztán félvezetős felépítés.
  • Minimum -86dB érzékenység minden sávban (tipikusan -87 -89 dB).
  • Csereszabatosság az öt csatornára.
  • Kompatibilitás a nem átalakított P-37-ek felé is.

Objektív kontroll

A rögzített adatok egy megadott időponttól visszajátszhatók, ezzel a berendezés megvalósítja a teljes körű objektív kontrollt is. A program lehetőséget ad a rögzített adatok leválogatására, vagyis a kezelő által megadott szempontok szerinti szűrésére. Ennek a funkciónak a segítségével egy új, kisebb méretű, és csak az ellenőrzés szempontjából fontos adatokat tartalmazó adatbázis hozható létre, ami megkönnyíti egy adott helyzet elemzését.

Archiválás:

  • Analóg videó kép
  • Szintetikus radar információk
  • Hiba üzenetek
  • Kezelő által végzett műveletek


Visszajátszás:
  • A rögzített adatok megadott időponttól visszajátszhatók
  • Visszajátszás közben is működnek a megjelenítő alrendszer által biztosított ábrázolási és szűrési lehetőségek
  • A visszajátszás sebessége változtatható (1/8-16x).


Fotókészítés:

  • Az elkészített fotó nem fényképszerűen tárolja a pillanatnyi képet, hanem az adott légihelyzet adatait rögzíti
  • A betöltés után a normál működéshez hasonlóan lehet középpontot, illetve méretarányt váltani,
    továbbá tetszőlegesen lehet szűrni a fotón megjelenő információkat

Helyi oszcillátor

A helyi oszcillátorok elektronikus hangolású, üzem közben mozgóalkatrész mentes felépítésűre változtak.

A megvalósított funkciók:

  • Nagyfrekvenciás alapjel előállítás
  • 25 vagy 50 kHz-es lépés raszter
  • APCS funkció
  • Tényleges KF frekvencia ellenőrzés és kijelzés
  • Nagy frekvencia stabilitás, kedvező fáziszaj
  • Amplitúdó erősítés a keverők számára megfelelő szintre

Vezérlő és Megjelenítő Egység (VME)

A Vezérlő és Megjelenítő Egység a műszer kabinban kapott helyet. A jelek fedélzeti számítógép hálózatokon keresztül jutnak a kezelői munkahelyre. Ellenőrzés céljára a digitális jelet visszaalakítjuk a PPI indikátor számára is.

A VME feladata, hogy megteremtse a kezelő és a radar között az ember-gép kapcsolatot. Ez az egység teszi lehetővé a radar be- és kikapcsolását, a különféle üzemmódok kiválasztását, a radar különböző egységeinek beszabályozását, egységes felületen jeleníti meg az analóg- és szintetikus radar képet, valamint biztosítja az objektív kontroll funkciókat is.

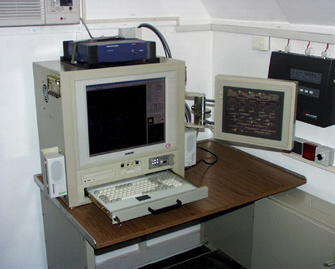

Vezérlő és Megjelenítő Egység

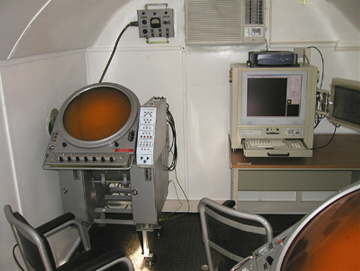

Vezérlő és Megjelenítő Egység

A műszer kabinban végrehajtott átalakítások:

  • VME (digitális indikátor)
    - Analóg indikátor kép megjelenítése
    - Szintetikus radar kép (primer, szekunder plotok)
    - A távvezérlő funkciók átvétele
    - IBM kompatibilis személyi számítógép 18"-os TFT monitorral
    - RS422 adatkimeneti interfész primer és szekunder plot csatornákkal az adattovábbításhoz
  • Két darab, digitális interfésszel ellátott PPI indikátor alkalmazása az analóg kép megjelenítésére
  • Új kihelyezhető indikátor (notebook számítógép)
  • Lokális hálózat kialakítása
  • Új erősáramú elosztó szekrény
  • Klíma berendezés

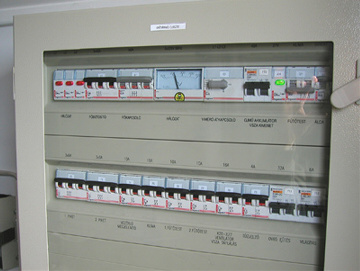

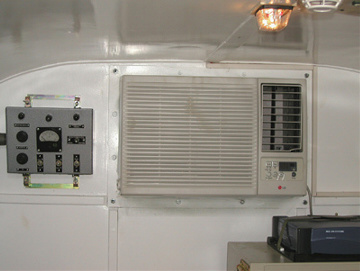

Erősáramú elosztó szekrény


Klíma berendezés





VME egy személyi számítógép alapú berendezés, a jó kezelhetőség és áttekinthetőség érdekében, két megjelenítő felülettel rendelkezik. Az alap felületen jelenik meg a teljes radar kép és a kezelő ezen a felületen kaphat átfogó képet a radar működéséről. Ez a felület biztosítja a radar egységeinek beszabályozását és a különféle megjelenítési módokat, továbbá részletes információt nyújt a radar egységeinek állapotáról.

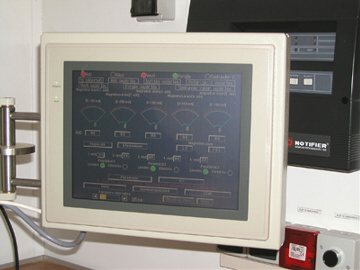

Az alap felületen minden funkció elérhető, azonban a feladatok megosztásából következően a kezelő a kiegészítő, érintőképernyős terminálon végzi el a radar kezelését és a különféle üzemmódok kiválasztását

A VME általános jellemzői / Vezérlő és Megjelenítő Egység (VME)


  • Megteremti az ember-gép kapcsolatot.
  • Biztosítja a radar teljeskörű vezérlését, a kezelői szinten szükséges műveletek érintőképernyős terminálról végezhetők el,
  • így ez a tevékenység nem zavarja a radar információk folyamatos figyelemmel kísérését.
  • Megjeleníti az analóg indikátor képet.
  • Megjeleníti a szintetikus radar információkat.
  • Soros porton adja ki a plot adatokat a magasabb harcálláspont számára.
  • A radar különböző egységeitől folyamatosan veszi a státusz adatokat, ezeket kiértékeli és tájékoztatja a
  • kezelőt azok állapotáról.
  • Az objektív kontroll megteremtése érdekében folyamatosan működik az archiválás, ami lehetővé teszi
  • a rögzített adatok visszajátszását, illetve a kezelőnek lehetősége van fotókat készíteni.

A magasság mérést befolyásoló tényezők

A meghatározó szerepet az alsó négy vevő csatorna játssza, ezért ezek mindegyikének működni kell, ellenkező esetben, bizonyos tartományokban a hiba megnövekszik.

A magasságmérés pontosságát javítja, ha egy céltárgyat lehetőség szerint minél több vevő detektál, ezért a program lehetővé teszi, hogy megadjuk a magasság mérés tartományát, ezután kiszámítja az alsó és felső antennák optimális helyszög értékeit, illetve az így elérhető átlagos átfedési számot.

A magasságmérés akkor működik a legjobb feltételek között, ha a sugarak árfedése a lehető legnagyobb.


Vezérlési lehetőségek / Vezérlő és Megjelenítő Egység (VME)

Adórendszer:

  • Az adók be- és kikapcsolása.
  • A magnetron áramok kijelzése, az egyes adók védelme.
  • Az állapot- és hibajelzések megjelenítése.
  • Különféle indítási módok kiválaszthatósága.
  • Az önrávezető rakéták elleni védelem aktivizálása, illetve beállítása.
  • Az alsó három csatornában a polarizáció megválasztásának biztosítása.

Forgás rendszer:

  • A forgás indítása, illetve megállítása.
  • A pillanatnyi antenna fordulatszám kijelzése.
  • Az alsó és felső antennák helyszögeinek beállítása és kijelzése.

Vevő rendszer:

  • A vevők be- és kikapcsolása.
  • A közös és egyedi vevő erősítések beállítása.
  • A zajszint beállítása (CFAR esetén).
  • A koherens vétel határának beállítása.
  • A plot extraktor küszöb beállítása.
  • A különféle vevő üzemmódok (szűrők) be-, illetve kikapcsolása.
Szekunder radar:

  • A Siemens 1990 be-, illetve kikapcsolása.
  • A különféle kérdezési módok beállítása.
  • Az különféle teszt és ellenőrzési lehetőségek aktivizálása.
  • A berendezés állapot- és hibajelzéseinek megjelenítése.


Megjelenítési lehetőségek / Vezérlő és Megjelenítő Egység (VME)

  • Horizontális vagy vertikális ábrázolási mód
  • Egységes megjelenítő felület
  • Információ forrás szerinti szűrési lehetőség (primer vagy szekunder)
  • Magasság szerinti szűrési lehetőség
  • A szekunder útvonal címkék kapcsolhatósága és elforgathatósága
  • Méretarány váltási lehetőség, az ábrázolás középpontjának áthelyezhetősége
  • Irány és távolságmérési lehetőségek
  • A felhasználó által definiálható szín és szimbólum készlet

A hiba keresés támogatása

A program státusz információk folyamatos küldésével tájékoztatja a kezelőt a radar egységeinek állapotáról, ezzel nagymértékben támogatja az esetlegesen szükségessé váló hibakeresést és hibaelhárítást.

Státusz adatok vétele és megjelenítése:

  • Analóg videó jel összegző
  • Analóg indikátor illesztő
  • Digitális jel összegző
  • Oldal- és helyszög konverter
  • Vevő és jelfeldolgozó egységek
  • Szekunder radar interfész

A kezelő tevékenységét az egyes egységek, illetve alrendszerek állapotának fényjelzéssel történő megjelenítése is segíti, továbbá a program a teljes rendszer állapotáról szövegesen is ad tájékoztatást.

Vezérlő rendszer



A vevő üzemmódok állítása szoftveresen történhet, ezért a sok hibalehetőséget magában rejtő kábelezést és kapcsolójeleket digitális vezérlőrendszerrel váltottuk fel.
A forgócsatlakozó jeleinek száma lecsökkent.
Ellátja az adórendszer vezérlését, a forgatás, az indítójelképzés, az oldal és helyszög rendszer feladatait, valamint szekunder radar extraktort tartalmaz.

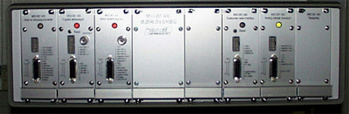

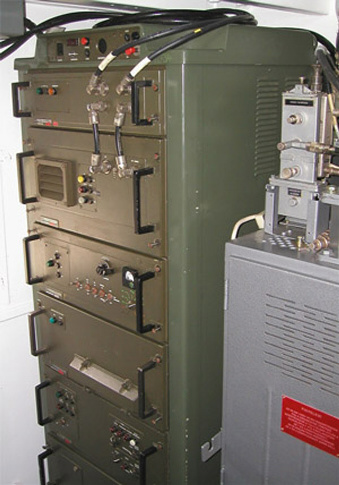

Vezérlő rendszer

Az elvégzett átalakítások:

  • Az adó-vevő kabin erősáramú vezérlő rendszerének illesztése
  • A forgó csatlakozó ą27V-os kapcsolójeleinek megszüntetése
  • Kabin kábelhálózat egyszerűsítés
  • Tűzjelző rendszerrel egybeépített biztonsági logika a kabin felügyelet nélküli téli fűtésére
  • Ellenőrző jelek gyűjtése és továbbítása
  • Indító jelek generálása belső vagy külső szinkronizálással
  • Oldal és helyszög adatok digitalizálása az eredeti szelszinek megőrzésével
  • Szekvenciális forgásrendszer vezérlés
  • Az öt vevő analóg videojeleinek összegzése
  • Szekunder radar extraktor
  • ARCNET hálózat menedzsment
